Nombre de prises par disjoncteur : les règles de la norme NF C 15-100
Lors d’une rénovation électrique ou de l’aménagement d’une construction neuve, le dimensionnement des circuits est une étape indispensable pour garantir la sécurité des occupants. Le nombre de prises raccordables sur un même disjoncteur n’est pas laissé au libre choix : il est strictement encadré par la norme NF C 15-100. Respecter ces règles permet de prévenir les surcharges, les échauffements de câbles et les déclenchements intempestifs de votre installation.
La limite réglementaire selon la norme NF C 15-100
La norme NF C 15-100 définit le nombre maximal de socles de prises de courant autorisés sur un même circuit. Il est nécessaire de distinguer le socle de prise, qui correspond au point physique de branchement, du nombre d’appareils, qui peut être supérieur si vous utilisez des multiprises.
Testez vos connaissances : NF C 15-100
Pour un circuit de prises standard, les règles sont les suivantes :
Avec un disjoncteur 16 A, vous pouvez installer jusqu’à 8 socles de prises maximum par circuit, avec une section de conducteurs de 1,5 mm².
Avec un disjoncteur 20 A, vous pouvez installer jusqu’à 12 socles de prises maximum par circuit, avec une section de conducteurs de 2,5 mm².
Ces chiffres constituent des plafonds réglementaires. En pratique, il est conseillé de ne pas saturer chaque circuit pour conserver une marge de manœuvre et améliorer le confort d’usage.

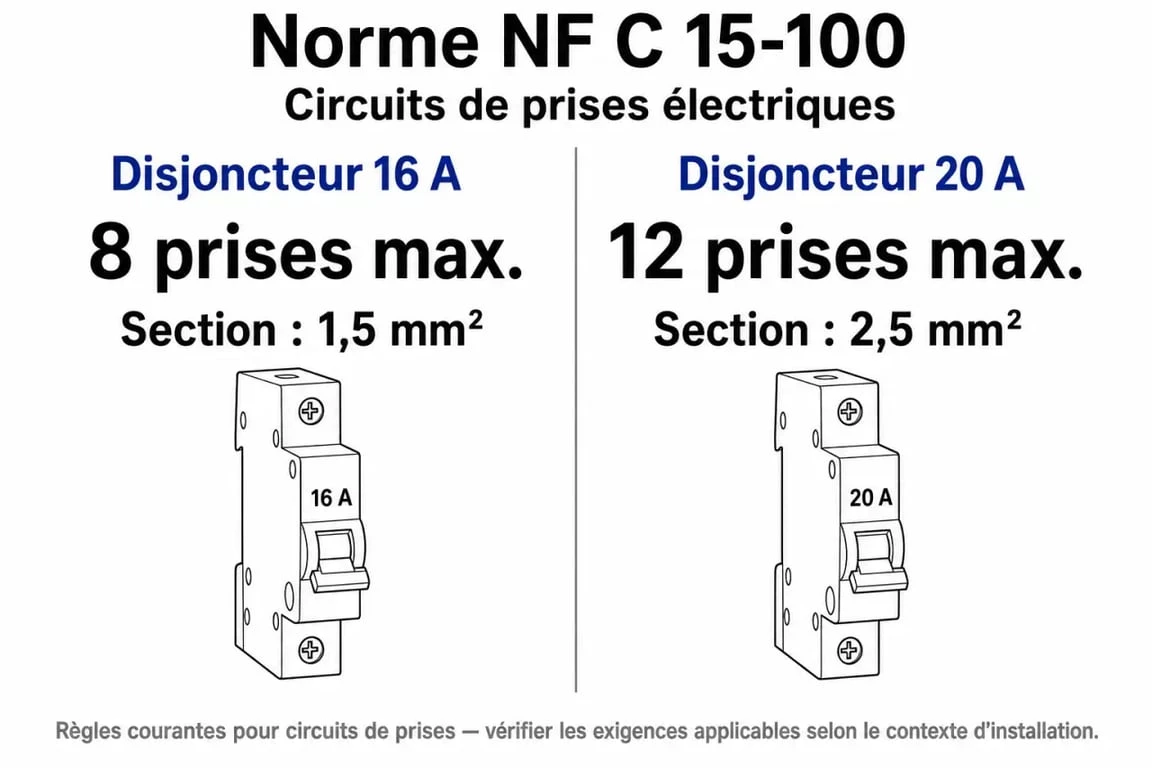

Synthèse technique : calibre, section et nombre de prises
Pour faciliter vos travaux de câblage, voici les caractéristiques techniques à respecter pour chaque circuit terminal :
| Calibre du disjoncteur | Section des conducteurs | Nombre max de socles |
|---|---|---|
| 16 A | 1,5 mm² | 8 socles |
| 20 A | 2,5 mm² | 12 socles |
Note : Ces valeurs concernent les circuits de prises classiques. Certains équipements spécifiques imposent des règles différentes et nécessitent des circuits dédiés.
Circuits spécialisés et appareils de forte puissance
Certains appareils, en raison de leur consommation électrique élevée, ne doivent pas être raccordés sur un circuit de prises standard. Ces équipements exigent un circuit dédié, protégé par un disjoncteur spécifique, pour éviter toute surcharge locale.
Combien de prise par disjoncteur, nombre de prise électrique
La norme NF C 15-100 impose des lignes directes pour les appareils suivants :
Le four électrique nécessite un disjoncteur 20 A avec une section de 2,5 mm². Le lave-linge, le lave-vaisselle et le sèche-linge requièrent également un disjoncteur 20 A avec une section de 2,5 mm². La plaque de cuisson impose un disjoncteur 32 A avec une section de 6 mm². Enfin, un circuit dédié est recommandé pour le congélateur afin d’éviter qu’une coupure sur un autre appareil n’entraîne la décongélation des aliments.
Une répartition lucide des charges, en isolant les gros consommateurs, permet de maintenir une installation saine et fluide sur le long terme.
Risques liés à la surcharge d’un circuit
Dépasser le nombre maximal de prises ou brancher trop d’appareils gourmands sur une seule ligne présente un risque réel pour la sécurité de votre habitation. Lorsqu’un circuit est surchargé, le courant circulant dans les conducteurs dépasse leur capacité nominale. Cela génère un échauffement des câbles qui peut endommager l’isolant et provoquer un court-circuit ou un départ d’incendie.
Le disjoncteur divisionnaire agit comme un garde-fou en coupant l’alimentation en cas de surintensité. Si votre disjoncteur se déclenche régulièrement, votre installation est en souffrance. Il est alors impératif d’identifier les appareils responsables et de redistribuer les prises sur de nouveaux circuits plutôt que de réarmer sans cesse.
Questions fréquentes sur l’installation électrique
L’utilisation de multiprises est une solution de dépannage temporaire. Elles ne doivent jamais être considérées comme une extension permanente de votre circuit. Multiplier les multiprises sur une même prise murale augmente les risques d’échauffement et de mauvais contacts. Si vous avez besoin de plus de points de branchement, l’ajout d’un nouveau circuit ou le remplacement d’une prise simple par une double, dans le respect des limites de socles, est la seule méthode durable.
En construction neuve, le respect de la norme NF C 15-100 est obligatoire pour obtenir l’attestation de conformité Consuel. En rénovation, bien que la loi soit plus souple, il est recommandé de s’en rapprocher au maximum. La mise aux normes est une étape indispensable lors de la vente d’un bien ou d’une rénovation lourde pour assurer la sécurité des occupants et la valeur du patrimoine.
Les signes de surcharge sont évidents : déclenchements fréquents du disjoncteur, odeur de plastique brûlé au niveau des prises, ou baisse de luminosité des éclairages lors de la mise en marche d’un appareil puissant. Si vous constatez ces phénomènes, faites appel à un électricien qualifié pour diagnostiquer votre tableau électrique.
