Différentiel type A ou AC : le bon choix dépend des circuits, pas du prix
Entre un différentiel de type A et un modèle de type AC, le choix ne dépend pas seulement du prix ou de la place disponible dans le tableau électrique. Il dépend surtout de la nature des courants de défaut que les appareils raccordés peuvent produire. Dans un logement, les deux types sont généralement complémentaires : le type AC convient aux circuits courants, tandis que le type A est requis pour certains équipements dotés d’une électronique de puissance.
Le rôle réel d’un interrupteur différentiel dans le tableau
L’interrupteur différentiel surveille en permanence l’équilibre entre le courant qui part vers les circuits et celui qui revient. Si une partie du courant s’échappe vers la terre, par exemple à cause d’un appareil défectueux ou d’une isolation endommagée, il détecte cette différence et coupe l’alimentation.
Dans une installation résidentielle, une sensibilité de 30 mA est prévue pour la protection des personnes. Ce seuil permet un déclenchement rapide en présence d’un courant de fuite potentiellement dangereux. L’interrupteur différentiel se place en tête de rangée, puis alimente les disjoncteurs divisionnaires qui protègent chacun un circuit : éclairage, prises, cuisson, chauffage ou lave-linge.
Ne pas confondre interrupteur et disjoncteur différentiel
Un interrupteur différentiel protège contre les défauts d’isolement et les risques d’électrisation. Il ne protège toutefois pas les câbles contre une surcharge ou un court-circuit. Cette mission revient aux disjoncteurs divisionnaires placés en aval. Un disjoncteur différentiel cumule les deux fonctions : protection différentielle et protection contre les surintensités. Dans un tableau domestique, l’association d’un interrupteur différentiel et de disjoncteurs divisionnaires est la configuration la plus fréquente.
Différentiel type A ou AC : ce que chacun sait détecter

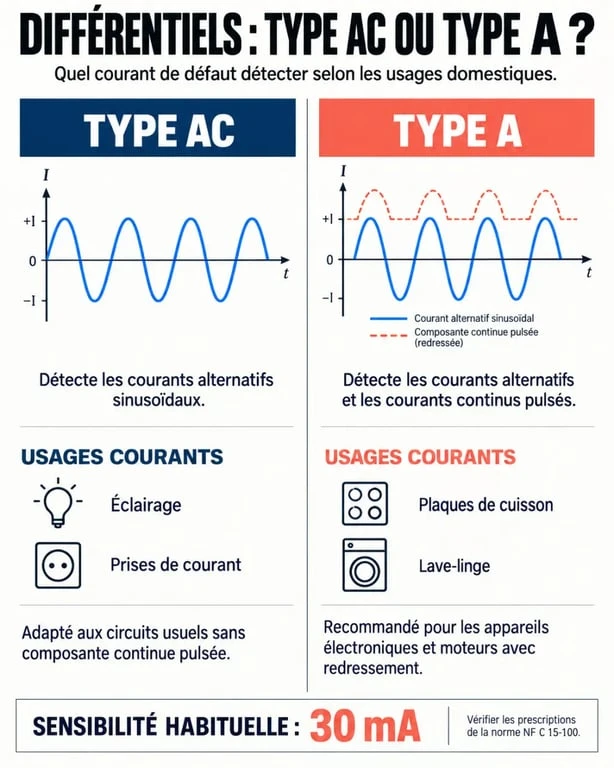

La différence entre les deux appareils porte sur la forme du courant de défaut qu’ils peuvent reconnaître. Un défaut électrique n’a pas toujours l’aspect régulier d’un courant alternatif classique, notamment avec les appareils comportant des cartes électroniques, des redresseurs ou des variateurs.
| Type de différentiel | Courants détectés | Circuits adaptés | Limite principale |
|---|---|---|---|
| Type AC | Courants alternatifs sinusoïdaux | Éclairage, prises usuelles, circuits simples | Ne couvre pas les courants continus pulsés |
| Type A | Courants alternatifs et courants continus pulsés | Plaques de cuisson, lave-linge et circuits concernés par l’électronique de puissance | Plus coûteux, sans dispenser d’un dimensionnement correct |
Le type AC pour les usages électriques classiques
Le différentiel type AC est conçu pour détecter les défauts de courant alternatif. Il convient à de nombreux départs d’un tableau électrique domestique : éclairage, prises des pièces de vie, volets roulants ou certains appareils à fonctionnement simple. Il n’est pas une protection « inférieure » dans l’absolu. Il est adapté lorsque les équipements raccordés ne sont pas susceptibles de générer une composante continue pulsée.
Le type A pour les défauts plus complexes
Le différentiel type A détecte aussi les courants continus pulsés. Ces formes de défaut peuvent apparaître lorsque l’appareil transforme ou module le courant, comme le font certaines alimentations à découpage et certains variateurs. Le type A offre donc une détection plus large. Choisir un type A là où un type AC suffirait reste possible. Faire l’inverse sur un circuit qui exige un type A expose à une protection inadaptée.
On peut imaginer le courant comme une onde dont la forme se déforme au passage des composants électroniques. Un type AC reconnaît la vague alternative régulière ; un type A sait aussi détecter ses pulsations irrégulières. Cette image permet de comprendre pourquoi le choix se fait selon le circuit, et non selon la puissance affichée sur l’appareil. Un équipement peu puissant mais électronique peut nécessiter une détection plus étendue qu’un radiateur plus énergivore, mais simple.
Les circuits à placer sous un type A selon la NF C 15-100
La norme NF C 15-100 encadre l’organisation des protections dans les logements. Elle impose notamment une protection par interrupteur différentiel de type A pour les circuits des plaques de cuisson et du lave-linge. Ces deux départs doivent être repérés dès la conception ou la rénovation du tableau.
- Plaques de cuisson : circuit spécialisé à raccorder sous un type A.
- Lave-linge : circuit spécialisé à raccorder sous un type A.
- Borne de recharge de véhicule électrique : la protection se définit selon l’équipement de recharge et ses prescriptions. Un type A peut être requis, avec des dispositions complémentaires selon le matériel.
- Lave-vaisselle, four, pompe à chaleur, climatisation : les indications du fabricant et le schéma de l’installation doivent être vérifiés avant de retenir un type AC ou A.
Une erreur fréquente consiste à raisonner par pièce : « la cuisine sous type A, le reste sous type AC ». La bonne méthode consiste à suivre chaque départ. Un four et des plaques peuvent se trouver dans la même cuisine sans relever automatiquement de la même exigence. Dans le cadre évoqué ici, le circuit des plaques est le départ à identifier systématiquement comme devant être placé sous type A.
Choisir la sensibilité, le calibre et la répartition des circuits
Le type A ou AC ne suffit pas à choisir un appareil. Il faut aussi vérifier la sensibilité, le calibre et le nombre de départs raccordés. Pour les circuits d’un logement, la sensibilité recherchée est généralement de 30 mA afin d’assurer la protection des personnes.
40 A ou 63 A : le calibre doit suivre l’alimentation
Le calibre, exprimé en ampères, indique le courant maximal que l’interrupteur différentiel peut supporter. Les valeurs courantes sont 25 A, 40 A et 63 A. Un modèle 40 A peut convenir à une rangée lorsque le calcul des circuits en aval le permet. Un modèle 63 A est retenu lorsque l’intensité susceptible de transiter est supérieure.
Il ne faut pas choisir le calibre selon le seul type de différentiel. Un type A 40 A et un type AC 40 A ont la même limite d’intensité, mais pas les mêmes capacités de détection. Le calibre doit donc rester cohérent avec l’alimentation et les circuits protégés.
Répartir les départs pour éviter une coupure générale
Un interrupteur différentiel peut protéger jusqu’à 8 circuits. Cette limite ne doit pas conduire à concentrer tous les usages essentiels sur une seule rangée. Répartir l’éclairage, les prises et les appareils spécifiques entre plusieurs différentiels limite les conséquences d’un déclenchement. Une fuite sur un appareil ne doit pas plonger tout le logement dans le noir ni arrêter simultanément les équipements indispensables.
La NF C 15-100 prévoit au minimum 2 interrupteurs différentiels dans un logement. Pour un logement de moins de 35 m², le minimum reste de 2. Au-delà de 100 m², il faut au moins 3 différentiels. Cette organisation améliore la conformité du tableau et le confort d’usage lors d’un défaut ponctuel.
Installer ou remplacer un différentiel sans créer une nouvelle erreur

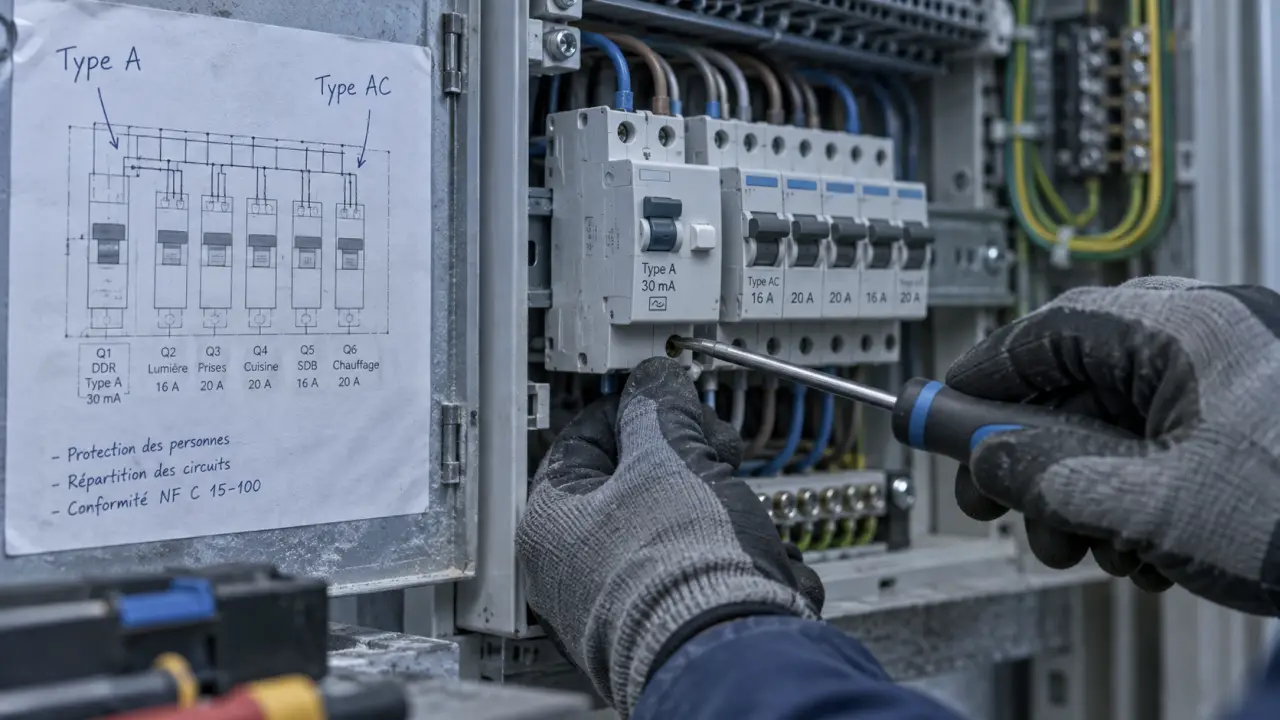

Dans le tableau, l’interrupteur différentiel s’installe en tête de rangée sur le rail DIN, avant les disjoncteurs divisionnaires. Son raccordement doit respecter la section des conducteurs, le sens de branchement indiqué par le fabricant, la compatibilité des peignes de raccordement et le schéma global du tableau. Une intervention sur une installation existante exige une coupure de l’alimentation et des vérifications adaptées.
Remplacer un type AC par un type A est généralement envisageable si le calibre, la sensibilité et le raccordement sont cohérents avec l’installation. Cette modification élargit la détection, mais elle ne remplace ni l’analyse des circuits ni l’ajout des disjoncteurs nécessaires. À l’inverse, remplacer un type A par un type AC uniquement parce qu’il est moins cher n’est pas approprié lorsque les plaques ou le lave-linge se trouvent sous la rangée concernée.
Enfin, utilisez le bouton test de chaque interrupteur différentiel selon les préconisations du fabricant. Ce test vérifie la capacité de déclenchement du mécanisme, mais il ne remplace ni le contrôle du câblage ni un diagnostic en cas de déclenchements répétés. Pour une création de tableau, une rénovation importante ou un doute sur la conformité à la NF C 15-100, l’intervention d’un électricien qualifié reste la solution la plus sûre.
